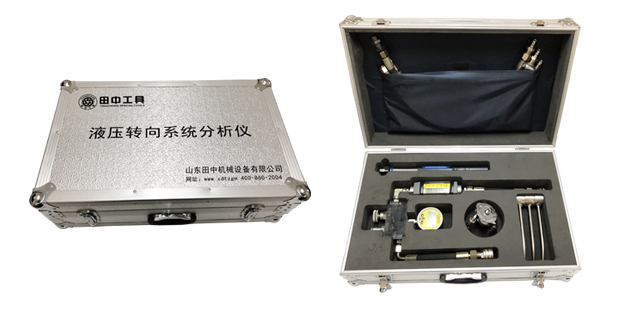

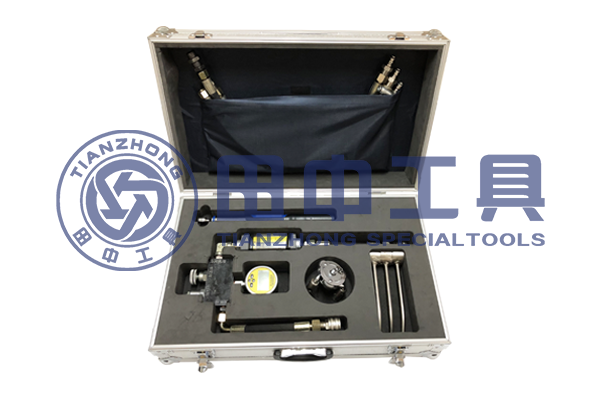

名稱：液壓轉向系統分析儀

編碼：TZ700102B

品牌：田中工具

液壓轉向系統分析儀【TZ700102B】主要功能：

①通過方向盤扭矩大小判斷是否轉向沉重；

②判斷液壓系統故障位置。

液壓轉向系統分析儀對轉向系統故障的應用：

轉向沉重：轉向沉重是指駕駛員在車輛設計范圍內使用情況，出現的全程轉向手力較重的現象。

在特殊工況、特殊條件使用下的轉向手力較重不屬于轉向沉重。不同的駕駛員對轉向沉重主觀感受因人而異，因此需要對轉向手力進行測量并將轉向手力作為判斷轉向是否沉重的標準。

主要特征：

①打不動方向或熱車打不動而冷車能打動方向；

②怠速打不動方向而猛轟油門時方向會變輕；

③單側方向輕便另一側方向沉重。

判斷標準：轉向手力大于10Nm，屬于轉向沉重現象（使用專用工具鎖緊方向盤，用扭力扳手套在專用工具內六角上，原地轉向，測出方向盤轉向手力）。

造成轉向系統故障不外乎轉向機械系統故障與轉向液壓系統故障兩種因素。

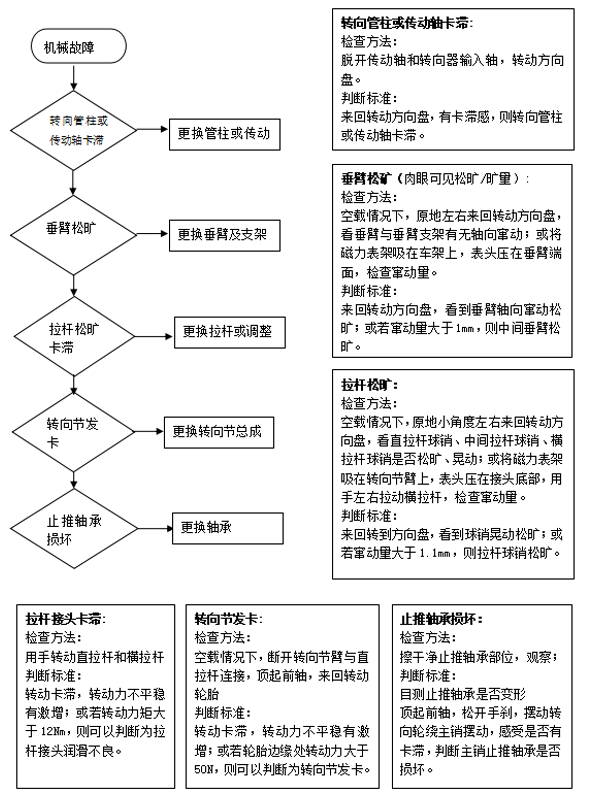

①機械系統故障指轉向操縱機構，即包括轉向管柱、轉向傳動軸、轉向垂臂，轉向直拉桿，

轉向節和橫拉桿的損壞和相關旋轉件的潤滑不良導致的故障。

②液壓系統內零件的機械損壞和性能衰退，主要包括轉向油泵和轉向器的故障

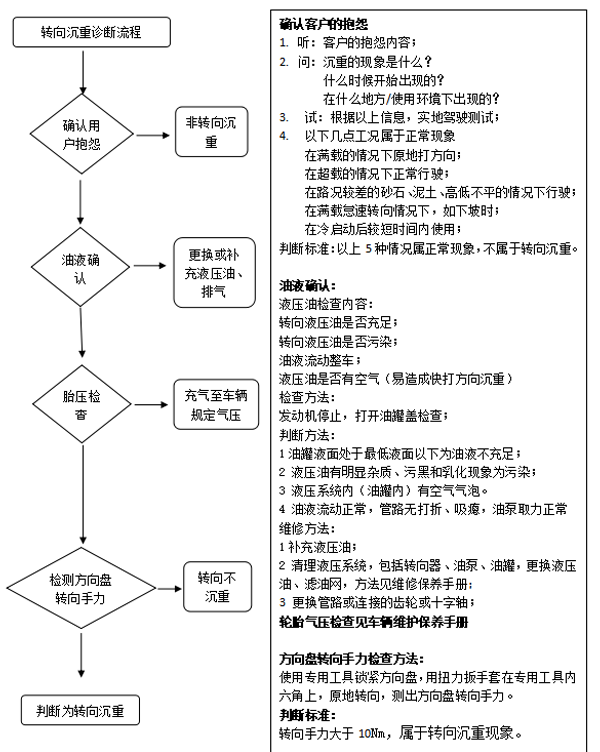

確認是否為轉向系統故障

轉向沉重：是指駕駛員在車輛設計范圍內使用情況，出現的全程轉向手力較重的現象，一些特殊工況，特殊條件使用下的轉向手力較重不屬于轉向沉重。轉向沉重是駕駛員對轉向的主觀感受，因人而異，需要對轉向手力進行測量并將轉向手力作為判斷轉向是否沉重的標準。

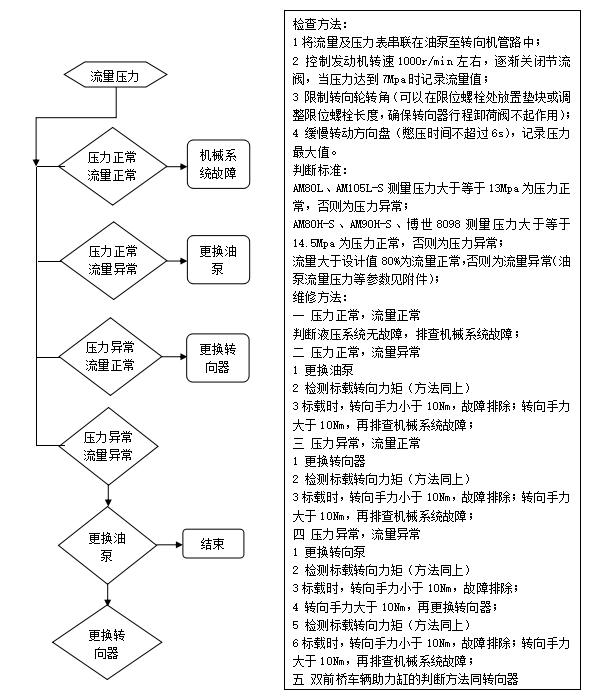

區分機械故障和液壓故障

檢測方法：用千斤頂將車輛前橋頂起，不啟動車輛，轉動方向盤

判斷標準：有卡滯感或轉向困難，為機械故障，否則判定為液壓故障

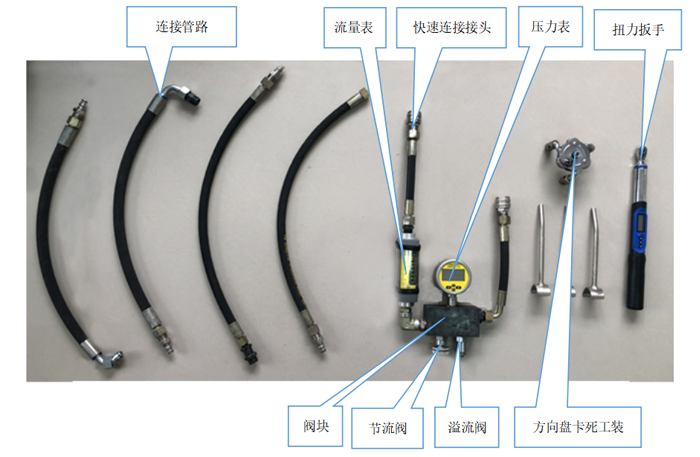

1.方向盤轉動力矩檢測工具：由1.5-30N的扭力扳手、方向盤卡緊工裝組成；

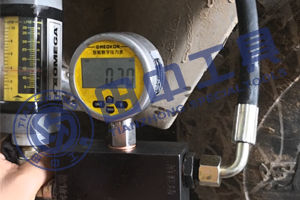

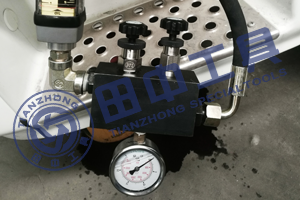

2.轉向液壓系統檢測工具：由閥塊、溢流閥、節流閥、壓力表（量程：0～25MPa

最小刻度：小于0.1MPa）流量表（量程：5～38L/min，最小刻度：不大于1L/min）、

連接管路，油路快速接頭等組成。

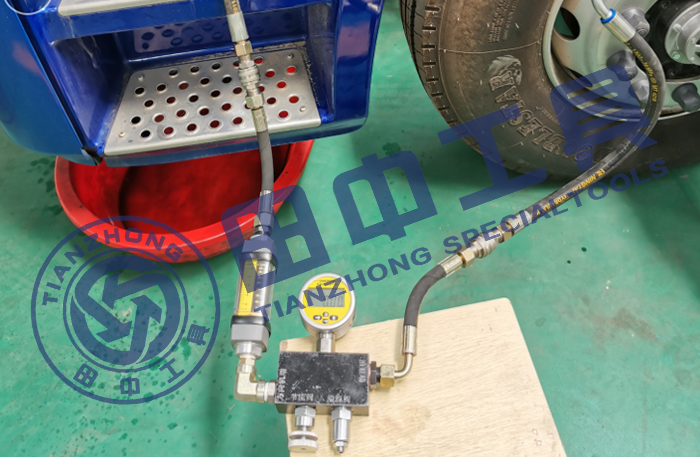

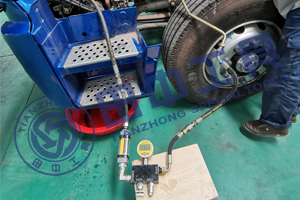

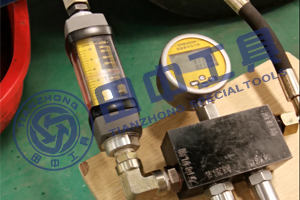

1.將轉向機進油端油管用開口扳手拆開，將轉向系統分析儀串聯到管路中；

2.方向機進油管與閥塊的油泵端管路連接；

3.方向機進油口與轉向系統分析儀的方向機端油管路用開口扳手連接旋緊即可。

1.田中工具怎么質保的？

液壓轉向系統分析儀質保6個月，質保期內出現質量問題以舊換新，具體問題請咨詢?cè)?/span>

線客服。

2.收到田中工具后尺寸不合適怎處理？

請第一時間與田中工具客服聯系處理，落實退貨或免費更換，因田中工具圖紙或加工原因

產生的退換貨，運貨由田中工具承擔。

3.收到田中工具后產品缺失怎么辦？

從物流公司接收時發現包裝破損或工具缺失，請第一時間聯系田中工具客服與物流公司交

涉處理。田中工具將在第一時間給用戶安排補發；在物流公司正常簽收離開后產品缺失，

田中工具概不負責。

4.收到田中工具產品不好用怎么處理？

發現產品不好用請第一時間聯系田中工具客服，反饋使用圖片視頻確認后，田中工具收到

退回產品即安排退款。
