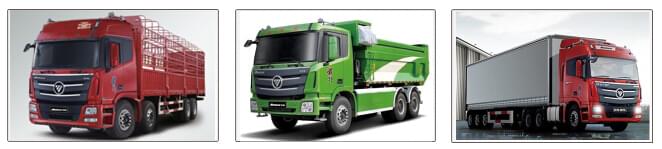

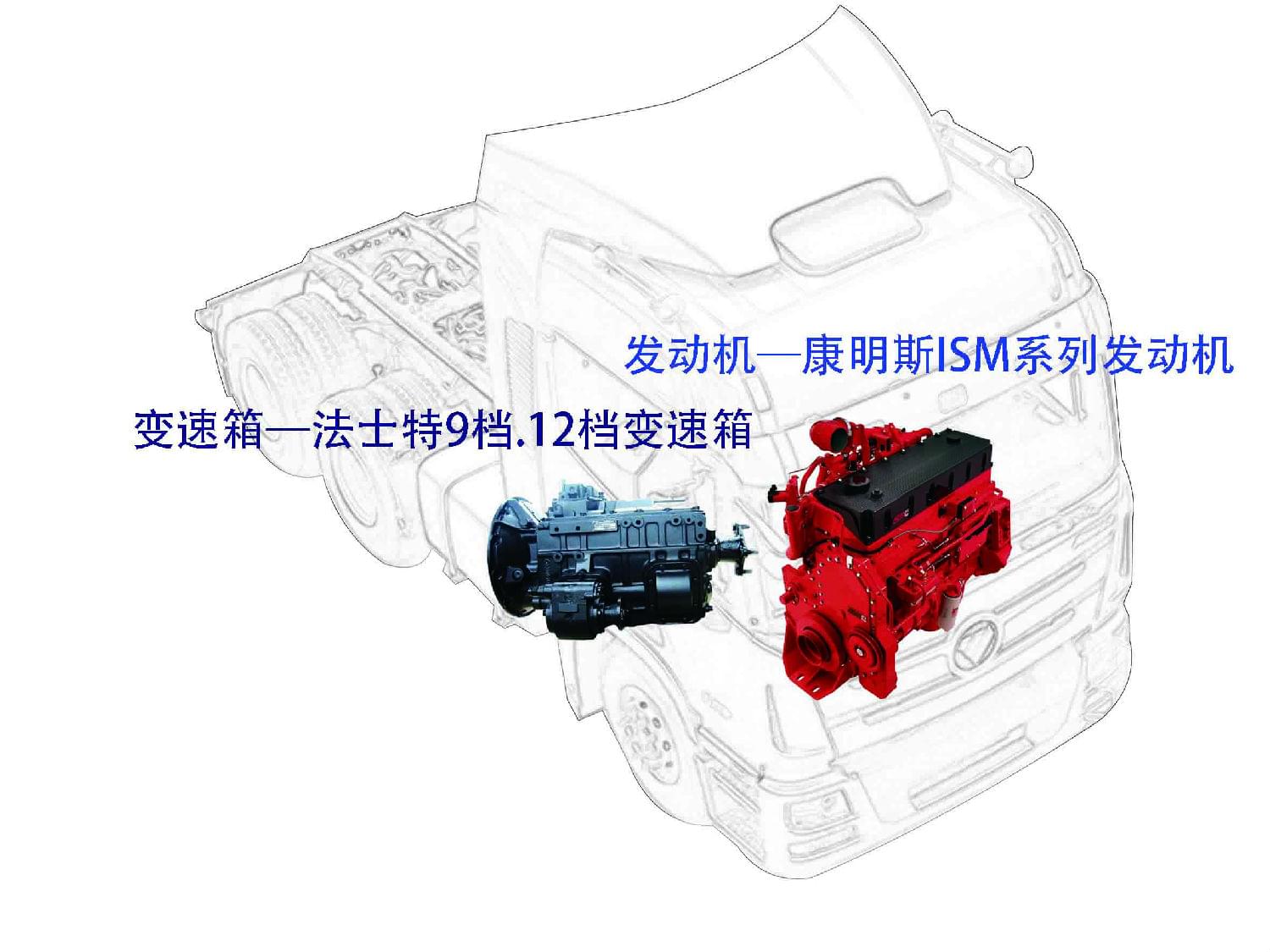

歐曼GTL6系車型配置

序號	編號	名稱	圖片	重量（KG）	拆卸部位
1	TZ600108B	發動機吊具		13.8	用于吊裝發動機
2	TZ100202	扭力扳手20-100NM		3	用于扭緊發動機全部有扭距要求的螺栓
3	TZ100203	附件驅動皮帶輪螺母套筒扳手		0.31	拆卸安裝附件驅動皮帶輪固定螺栓
4	TZ100204	附件驅動皮帶輪拉拔器(含5噸拉瑪)		5.3	用于拆卸附件驅動皮帶輪
5	TZ100205	凸輪軸襯套拆裝工具 (含5噸拉瑪)		15	用于拆卸和裝配凸輪軸襯套
6	TZ100206	噴油器拔出器		2.62	用于拉拔噴油器
7	TZ100207	噴油器安裝沖筒		0.41	用于安裝噴油器
8	TZ100208	盤轉曲軸工具		3.46	用于盤轉曲軸
9	TZ100209	缸套拔出器		6.95	更換缸套
10	TZ100210	下活塞套筒		1.09	用于向缸套內安裝活塞組件
11	TZ100211	連桿導向銷		0.1	用于向缸套內安裝活塞及將連桿安裝到曲軸上時導向
12	TZ100212	飛輪拆裝導向螺栓		0.28	用于安裝飛輪
13	TZ100213	缸蓋吊具		5.78	用于拆卸及安裝缸蓋
14	TZ100214B	靜態噴油正時測量器		13.1	用于檢查和調整發動機的靜態噴油正時
15	TZ100215	定扭矩改錐		0.24
16	TZ100216	噴油器間隙測量器和噴油器搖臂壓動器		0.3	用于測量調整噴油器間隙及氣門間隙表規格
17	TZ100217	缸套凸出量測量器		0.6	用于測量缸蓋凸出量表規格
18	TZ100218	壓缸套工具		4.93	用于安裝缸套
19	TZ100219	彎頸扳手
20	TZ100110?	可調式扭力扳手60-300N/M		2.60	用于擰緊發動機全部有扭矩要求的螺栓

                   康明斯ISM發動機維修專用工具明細

    康明斯ISM發動機維修工具套裝   發動機翻轉架         康明斯發動機翻轉頭

         下活塞套筒         缸套凸出量測量器          噴油器安裝沖筒

序號	編號	名稱	圖片	重量（KG）	拆卸部位
1	TZ300101	一軸螺母扳手		3	用于拆裝一軸螺母
2	TZ300102	主箱副軸前軸承370309Y/NUP309E撥出器		1.55	用于拆卸拔出主箱副軸前軸承
3	TZ300104	副箱吊架		0.6	用于拆裝拆副箱總成的吊具
4	TZ300105	釬子		1.3	用于拆卸主箱副軸后軸承 （含1寸滑頭）
5	TZ300106	惰輪（倒檔中間軸）拔出器		2.55	用于拆卸倒檔軸
6	TZ300108	裝定位環錐子		0.1	用于裝配二軸滑套定位齒圈
7	TZ300110	二軸裝配胎具		2.1	用于裝配二軸總成時支撐二軸
8	TZ300410	止動環鉗		0.2	拆裝卡簧
9	TZ800105	凸緣螺母套筒（S=70mm）		0.96	用于拆裝凸緣螺母
10	TZ300114	空氣濾芯調節器檢測器		0.2	用于檢測空氣調節器的氣壓 （0.41MP-0.44MP)
11	TZ800308B	凸緣螺母省力扳手		8.8	用省力扳手和支架可十分輕松的拆卸輸出軸凸緣螺母(S=70mm)
12	TZ800106	副箱輸出軸凸緣螺母套筒 （手動型）		1.8	用滑桿滑頭或風炮拆裝輸出軸 凸緣螺母(S=70mm)
13	TZ300103A	副箱副軸前軸承42307E/NJ307E拔出器		0.4	用于拆卸拔出付箱副軸前軸承
14	TZ300107	勾頭式定位套拔出器		0.45	用于從輸出凸緣內拔出定位套 （凸緣式）
15	TZ300103B	副箱副軸前軸承42308E拔出器		0.4	用于拆卸拔出付箱副軸前軸承

                   法士特變速箱維修專用工具明細

法士特變速箱維修工具【16件套】    變速箱液壓托架            變速箱翻轉架
