【重卡發動機維修手冊】重汽MC07發動機裝配（19）




19.1 安裝外圍總成件的進、排氣管，進、出水管

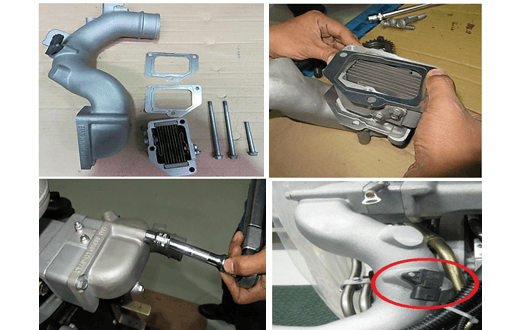

①安裝進氣彎管


檢查：進氣預熱裝置及進氣彎管安裝面應無機械損傷，密封墊應無彎折、破損。


進氣預熱裝置兩側加密封墊后對準進氣 彎管輪廓穿上固定螺栓。


將進氣彎管與進氣預熱裝置用扭力扳手35Nm力矩固定在進氣管上。


將進氣溫度、壓力傳感器安裝在進氣 彎管上，用4Nm力矩擰緊固定螺栓。

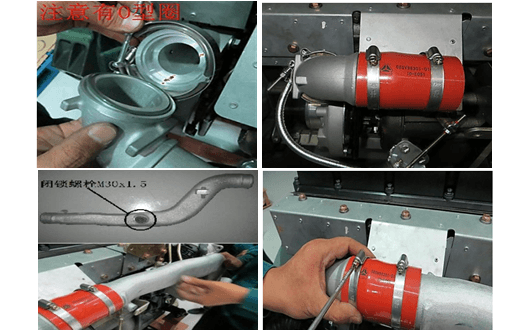

②安裝中冷管：


將 O 型圈裝入增壓出氣彎管上的 O 型圈安裝槽內，涂適量清潔機油后用強力抱箍連接至增壓器壓氣機出口，增壓器連接彎管安裝時應與中冷管相對擺正位置，預擰緊抱箍

螺栓，待中冷管固定后再進行擰緊。


將橡膠連接管套在增壓器出氣連接彎管上，預擰緊一端的抱箍。


在中冷管背面擰入閉鎖螺栓（M30x1.5），用扭力扳手65Nm擰緊后，將中冷管裝入橡膠連接管。


將中冷管用固定螺栓（M10X40）固定在發電機托架下方的中冷管支架上。用扭力扳手65Nm 力矩擰緊固定螺栓。另一端待安裝完空壓機進氣管后一起固定在增壓器上的中冷管支

架上。


擰緊橡膠連接管上兩個抱箍的緊固螺栓和連接彎管的強力抱箍。

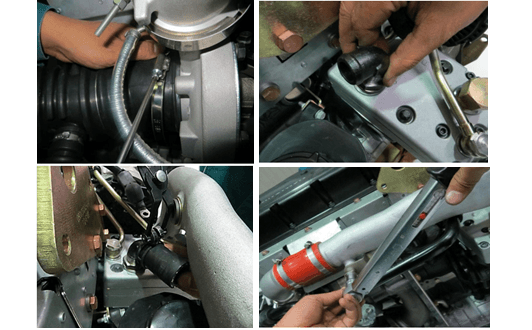

③安裝波紋橡膠管：


檢查：波紋橡膠管應無破損、橡膠無老化變形，定型鋼絲圈無變形。


將波紋橡膠管連同抱箍一起套上增壓器壓氣機進口一端，擰緊抱箍緊固螺栓。




④安裝空壓機吸氣管


將空壓機吸氣彎管擰入空壓機（帶復合墊圈），調整好吸氣彎管進氣口位置，用扭力扳手 100Nm力矩擰緊鎖緊螺母。


在空壓機吸氣彎管上套入橡膠連接管，用管夾將橡膠連接管固定在吸氣彎管上。


將空壓機吸氣管插入橡膠連接管中，用管夾固定。


將空壓機吸氣管另一端插入波紋橡膠管上對應的空壓機吸氣接口內，用管夾固定。


將管夾固定螺栓依次穿過管夾孔、增壓器上中冷管支架孔、墊塊，擰入中冷管上對應的固定螺孔內，用扭力扳手 35Nm 力矩擰緊。

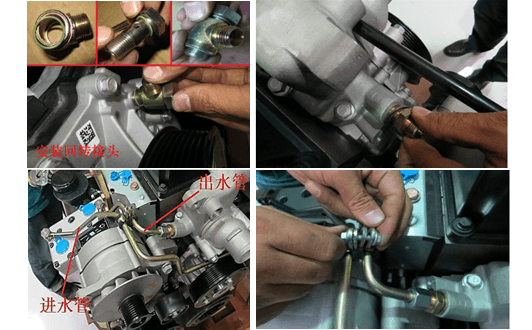

⑤安裝空壓機冷卻液管路


安裝回轉接頭：在空心螺栓上依次套入復合墊圈、回轉接頭、復合墊圈，組裝好后將空心螺栓擰入水泵殼體。


用扭力扳手45Nm 力矩擰緊空心螺栓。


將直活管節套上復合墊片，擰入節溫器殼上。


用扭力扳手 45Nm 力矩擰緊直活管節。


將空壓機進水管、出水管用兩顆空心螺栓固定在空壓機上，用扭力扳手 45Nm 力矩緊 。


將固定螺栓穿過進水管和出水管上的管夾固定孔，擰上螺母。


用扭力扳手 15Nm 力矩擰緊管夾固定螺栓 。
