ZF16檔變速器后箱拆卸需完成十三項工作：

  1.拉出輸出軸軸承；

  2.拆卸高低檔撥叉支撐螺栓；

  3.拆卸六角螺栓；

  4.取下后箱殼體；

  5.取下墊片；

  6.取出GP撥叉；

  7.吊出行星架；

  8.取出高低擋（GP）撥叉軸和油管；

  9.取出壓圈；

  10.拆卸半擋氣缸；

  11.取出彈簧墊圈；

  12.拆卸自鎖螺母；

  13.取出活塞。

  使用工具：配合墊塊，軸承拉拔器，撬棒，17號套筒，扳手，副箱吊盤工裝，夾鉗，墊布，扭力扳手，吸棒

  操作步驟：

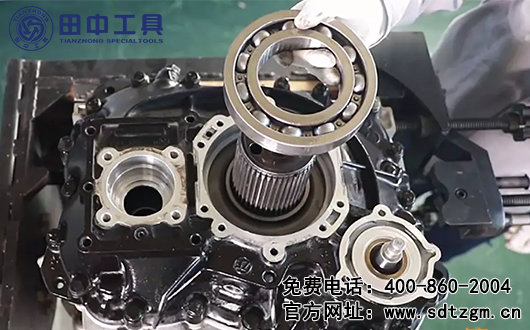

  1.安裝配合墊塊和軸承拉拔器，把輸出軸軸承從變速箱殼體中拉出；注意：必要時可使用撬棒進行輔助。

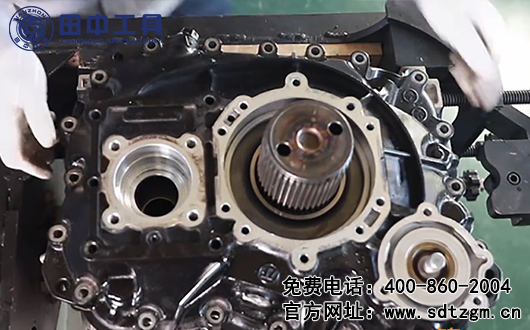

  2.拆卸2顆高低檔撥叉支撐螺栓；

  3.使用17號套筒及扳手拆卸21顆六角螺栓；

  4.取下后箱殼體；注意：后箱殼體需水平取出，否則容易卡滯。

  5.取下墊片；

  6.從行星架上取出GP撥叉；

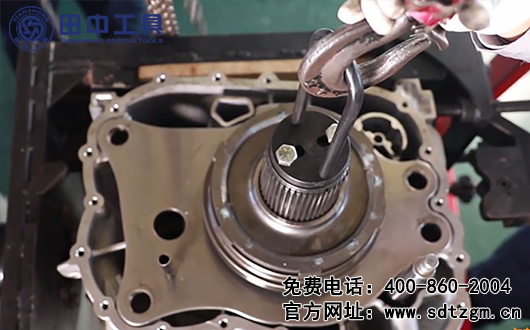

  7.安裝副箱吊盤工裝，使用吊裝工具吊出行星架；

  8.取出高低擋（GP）撥叉軸和油管；

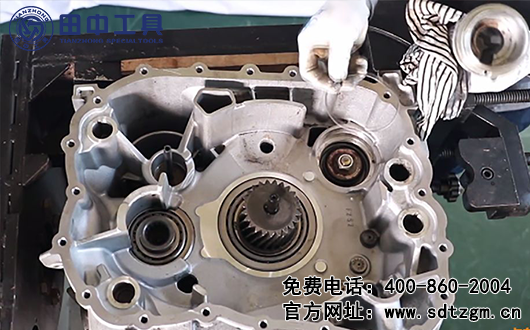

  9.取出壓圈；

  10.拆卸半擋氣缸，若用手無法取出，可使用夾鉗和墊布輔助拆卸；

  11.取出彈簧墊圈；

  12.使用扭力扳手拆卸自鎖螺母；

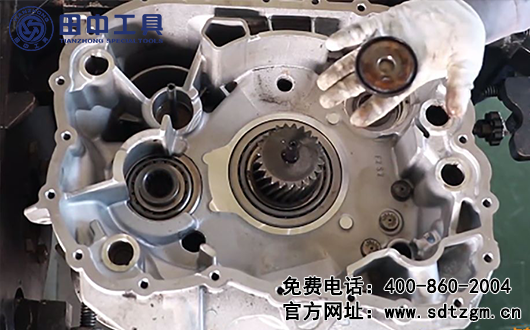

  13.使用吸棒取出活塞。
