WD615系列柴油發動機按功率分別為147kW、177kW、191kW、206kW、228kW和272kW六種變型，田中工貿開發銷售的WD615柴油發動機維修專用工具，15年來暢銷至全國各個地區。



  常用WD615柴油發動機維修專用工具使用說明：



  11、氣門研磨機(TZ100111)




  一般，氣門座鉸削完畢后，應對氣門進行研磨。所示氣動氣門研磨機是操作簡單實用的工具。


  將氣門研磨機接通氣源，用研磨機橡膠吸頭將被研磨氣門吸住，然后輕輕下壓研磨機,研磨機即可自動地旋轉并拍打氣門,完成研磨任務。研磨機上有一可調旋扭,該旋扭可調整研磨機的旋轉與拍打頻率,氣門研磨完畢并清洗之后,可用煤油檢查氣門密封情況。








  12、噴油器校驗器(TZ100112)


  柴油機的噴油器需經常進行校驗。主要檢查噴油嘴的霧化情況和檢查調整噴油器開啟壓力（俗稱噴油壓力）。


  在校驗時，將噴油器用高壓油管或直接聯接到噴油器校驗器的高壓出油接頭上去。然后壓動校驗器壓桿，觀察噴油霧化情況與噴油開啟壓力。如果霧化不良可通過研磨或更換噴油嘴來修復。用噴油器校驗器校驗噴油器開啟壓力可通過調整螺絲或更換調整墊片的方法予與調整。歐Ⅰ排放的WD615系列柴油機噴油器開啟壓力22.5±0.5Mpa(225±5bar)。新噴油器應調整至23.5Mpa(235bar)。


  歐Ⅱ排放標準的WD615系列柴油機噴油器開啟壓力為30+0.8Mpa(300bar)。

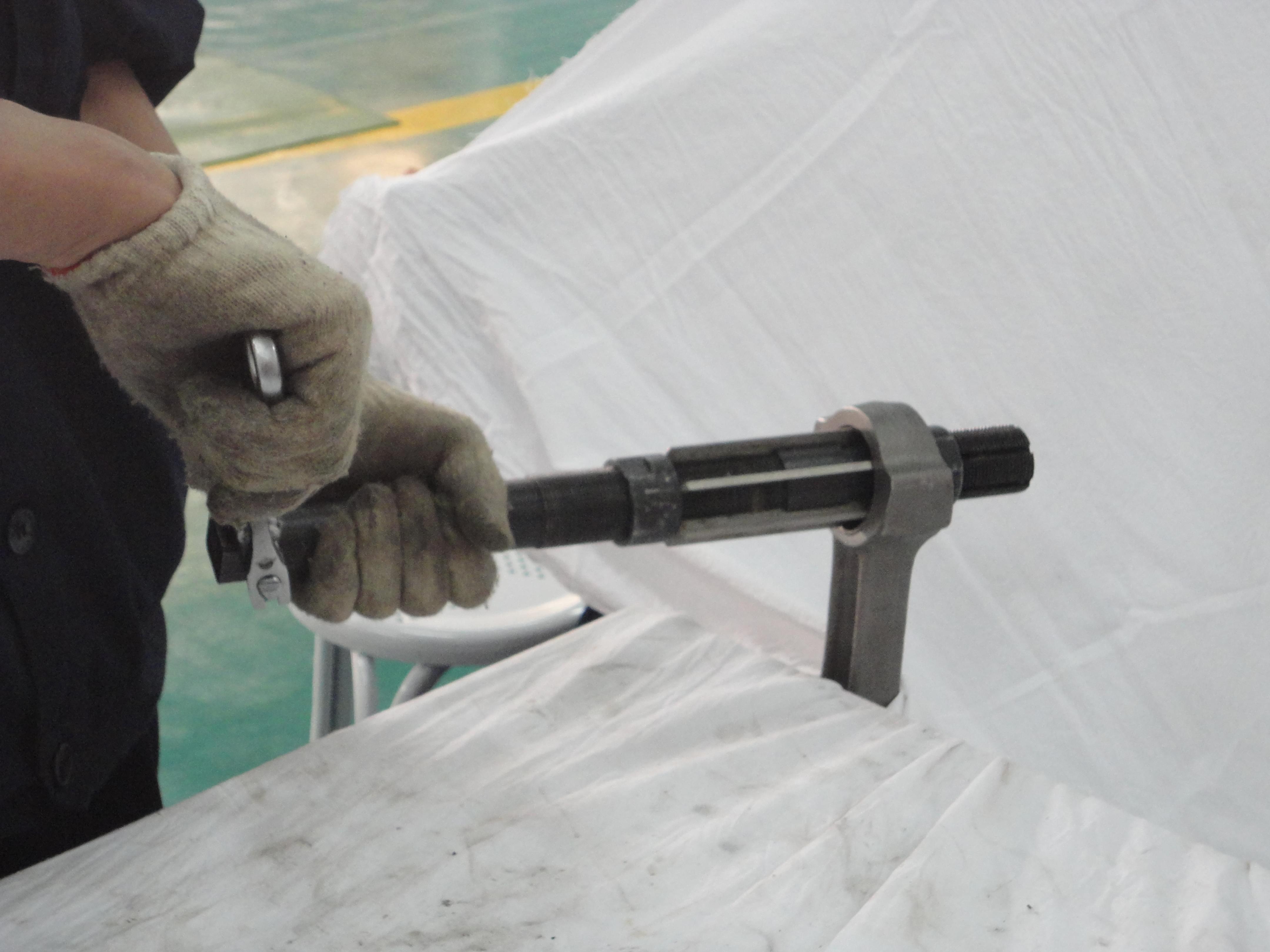

  13、連桿襯套鉸刀(TZ100113)


  連桿襯套在裝配后，需進行精制鉸削，必須使用專用的襯套鉸刀。在鉸削的同時，必須對襯套孔徑進行精確的測量，以確保與連桿軸徑的配合間隙。








  14、活塞環卡子（TZ100114B）


  在將活塞連桿組件安裝到缸套內時，首先壓下活塞環卡子，壓板使彈性環套松開到能套入活塞的大小，然后用直角扳手?jǐn)Q收縮桿，將活塞環壓縮到活塞環槽內，然后便能順利的將活塞安裝缸套內。

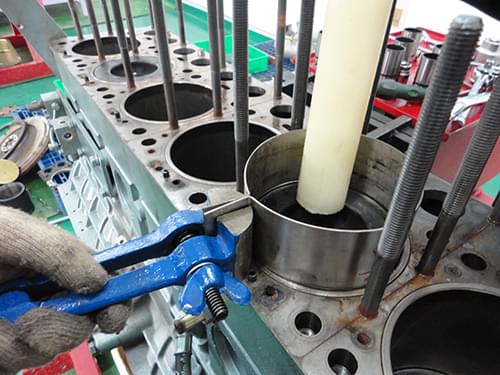

  15、活塞安裝工具(TZ100114C)


  在將活塞連桿組件裝入缸套時，活塞環應壓縮才能順利地裝入缸套，下活塞套鉗是一組彈性環套。裝配時，將環套在活塞上，用卡鉗將環套收縮，使活塞環壓縮到環槽內，以便順利地將活塞下入缸套。







  如您想了解更多WD615柴油發動機維修專用工具，請致電免費電話400-860-2004，或者點擊網站右側的在線客服，田中工貿——您貼心的發動機維修工具采購顧問！
